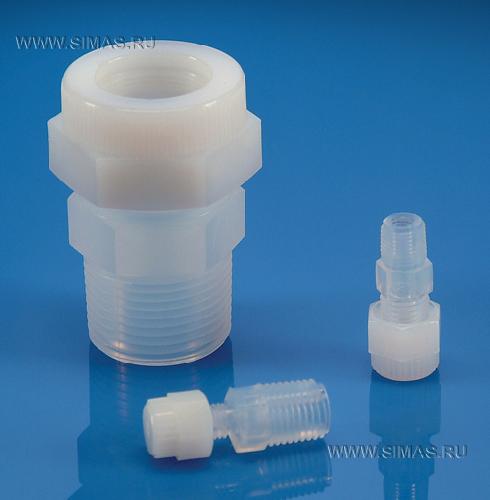

5.4D. Переходники

1 | 2

Производитель: SAINT-GOBAIN
Описание:

- Простая конструкция для простой установки
- Специальные инструменты не требуются
- Выдерживает температуры до 100 °C
PFA-фитинги PharmaFluor изготовлены для использования с коррозионными и сверхчистыми жидкостями в условиях отсутствия загрязнений. Линейка фитингов PharmaFluor обеспечивает чистоту PFA в сочетании с надежной работой фитингов для использования под давлением. Эти фитинги идеально подходят для газовых или пневматических соединений в таких областях применения, где не требуются соединения с раструбом. После обрезки трубки до необходимой длины для установки фитингов PharmaFluor больше никаких инструментов не потребуется.

Код	Размер наружного диаметра трубы (X), мм	Размер наружного диаметра трубы (Y), мм	Отверстие, мм	Кол-во
G1077333	12,70	9,52	9,52
G1077334	6,35	3,17	6,35

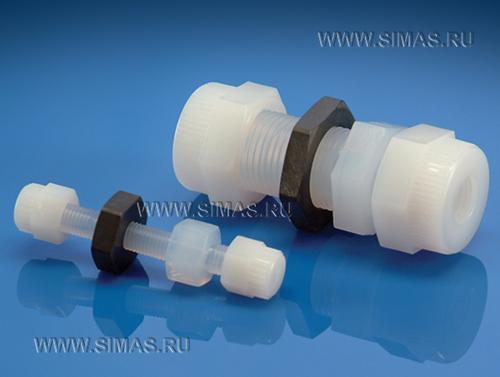

Панель прямого переходника

Производитель: SAINT-GOBAIN
Описание:

Код	Наименование	Размер наружного диаметра трубы, мм	Отверстие, мм
G1077068	Панель прямого переходника	3,17	2,29
G1077013	Панель прямого переходника	6,35	4,83
G1077014	Панель прямого переходника	9,52	7,87
G1077015	Панель прямого переходника	12,70	11,18
G1077073	Уплотнительное кольцо	3,17
G1077035	Уплотнительное кольцо	12,70
G1077036	Уплотнительное кольцо	6,35
G1077037	Уплотнительное кольцо	19,05
G1077038	Уплотнительное кольцо	9,52
G1077325	Уплотнительное кольцо	25,4
G1077324	Гайка	25,4
G1077319	Гайка	12,70
G1077314	Гайка	6,35
G1077313	Гайка	3,17
G1077315	Гайка	9,52
G1077310	Пробка	12,70
G1077308	Пробка	6,35
G1077307	Пробка	3,17

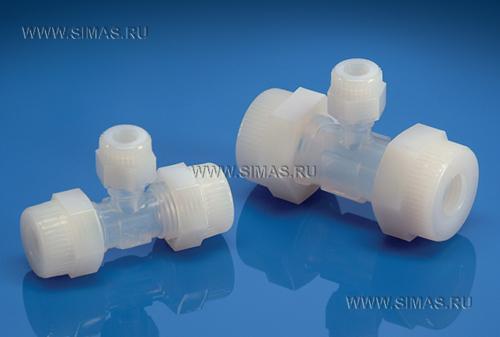

Проходной тройник с редуктором

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы (X), мм	Размер наружного диаметра трубы (Y), мм	Размер нормальной трубной резьбы (Z), мм	Отверстие, мм	Кол-во
G1077392	12,70	12,70	6,35	4,83
G1077395	9,52	9,52	6,35	4,83

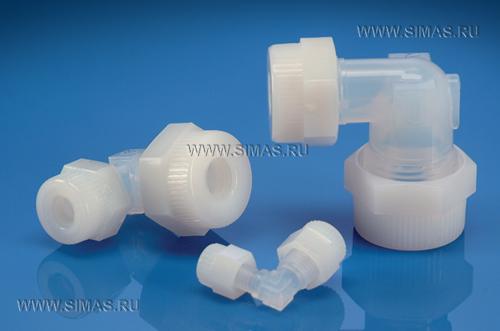

Проходной угольник с редуктором

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы (X), мм	Размер наружного диаметра трубы (Y), мм	Отверстие, мм
G1077384	12,70	19,05	11,18
G1077386	6,35	12,70	6,35
G1077387	6,35	9,52	4,83
G1077388	3,17	6,35	2,29
G1077390	9,52	12,70	7,87

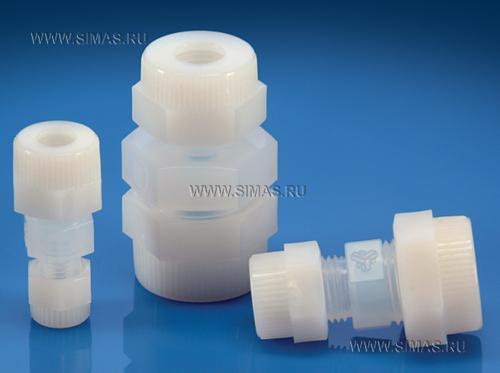

Прямой переходник с редуктором

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы (X), мм	Размер наружного диаметра трубы (Y), мм	Отверстие, мм
G1077103	12,70	19,05	17,78
G1077062	6,35	12,70	4,83
G1077061	6,35	9,52	4,83
G1077060	3,17	6,35	2,29
G1077063	9,52	12,70	7,87

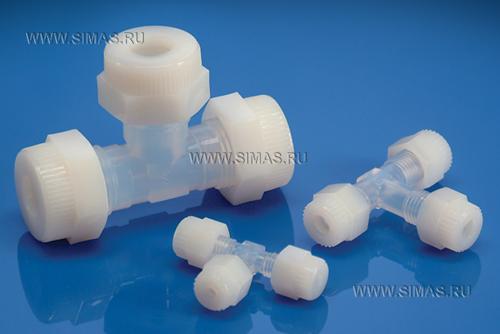

Проходной тройник

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Отверстие, мм
G1077029	12,70	11,18
G1077027	6,35	4,83
G1077066	3,17	2,29
G1077028	9,52	7,87

Проходной угольник

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Отверстие, мм
G1077025	12,70	11,18
G1077023	6,35	4,83
G1077071	3,17	2,29
G1077026	19,05	17,53
G1077024	9,52	7,87

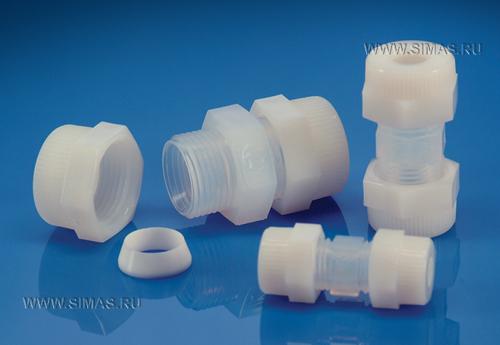

Переходник трубки

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Отверстие, мм
G1077021	12,70	11,18
G1077019	6,35	4,83
G1077070	3,17	2,29
G1077022	19,05	17,53
G1077020	9,52	7,87

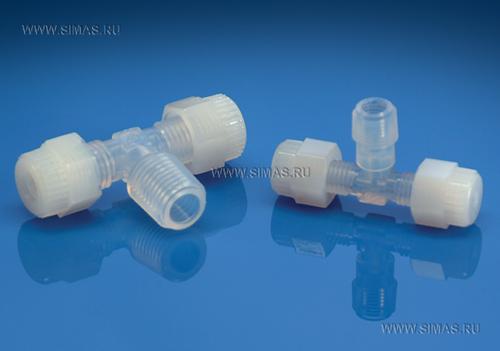

Ввертной тройник с боковым отводом с нормальной трубной резьбой

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы (X), мм	Размер наружного диаметра трубы (Y), мм	Размер нормальной трубной резьбы (Z), мм	Отверстие, мм
G1077338	12.70	12.70	12.70	11.18
G1077039	6.35	6.35	6.35	4.83
G1077101	3.17	3.17	3.17	2.29

Симметричный входящий тройник с нормальной трубной резьбой

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы (X), мм	Размер наружного диаметра трубы (Y), мм	Размер нормальной трубной резьбы (Z), мм	Отверстие, мм	Кол-во
G1077097	3,17	3,17	3,17	2,29
G1077047	6.35	6.35	6.35	4.83

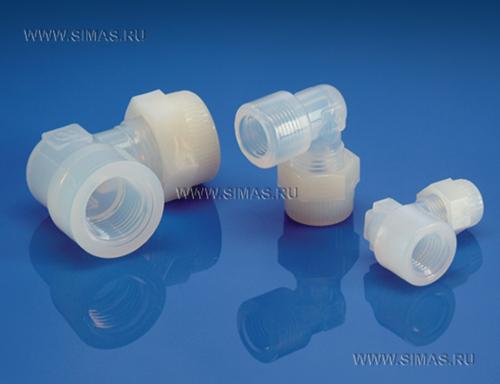

Угловой адаптер гнездо/гнездо с нормальной трубной резьбой

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Размер внутренней нормальной трубной резьбы, мм	Отверстие, мм
G1077317	6,35	6,35	2,29
G1077318	9,52	6,35	7,87
G1077095	9,52	9,52	7,87
G1077316	9,52	12,70	7,87
G1077322	12,70	9,52	11,18
G1077096	12,70	12,70	10,16

Соединительный адаптер гнездо /гнездо с нормальной трубной резьбой

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Размер внутренней нормальной трубной резьбы, мм	Отверстие, мм
G1077055	6,35	6,35	4,83
G1077086	6,35	12,70	4,83
G1077377	9,52	3,17	6,35
G1077056	9,52	6,35	7,87
G1077057	9,52	9,52	7,87
G1077087	9,52	12,70	7,87
G1077088	12,70	6,35	7,87
G1077090	12,70	12,70	11,68

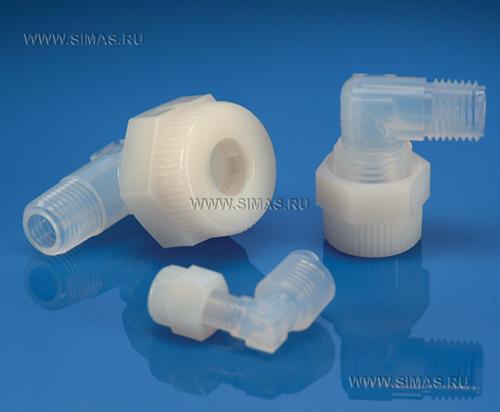

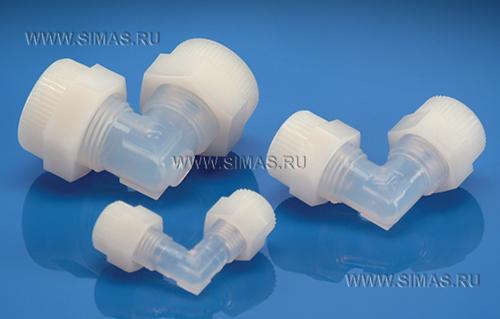

Угловой адаптер штекер/гнездо с нормальной трубной резьбой

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Размер внешней нормальной трубной резьбы, мм	Отверстие, мм
G1077072	3,17	3,17	2,29
G1077091	3,17	6,35	2,29
G1077059	6,35	3,17	4,83
G1077007	6,35	6,35	4,83
G1077321	6,35	9,52	4,83
G1077008	9,52	6,35	7,87
G1077009	9,52	9,52	7,87
G1077094	9,52	12,70	7,87
G1077058	12,70	6,35	7,87
G1077010	12,70	9,52	10,67
G1077012	12,70	12,70	11,68

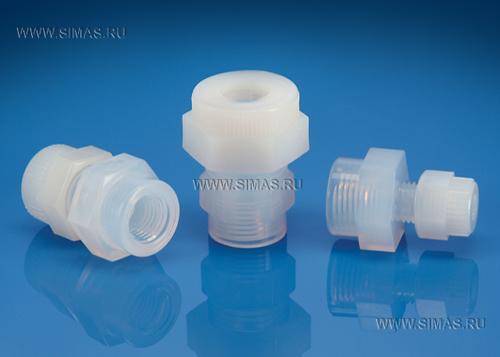

Соединительный адаптер штекер/гнездо с нормальной трубной резьбой

Производитель: SAINT-GOBAIN
Описание:

Код	Размер наружного диаметра трубы, мм	Размер внешней нормальной трубной резьбы, мм	Отверстие, мм
G1077067	3,17	3,17	2,29
G1077054	3,17	6,35	2,29
G1077053	6,35	3,17	4,83
G1077002	6,35	6,35	4,83
G1077080	6,35	9,52	4,83
G1077081	6,35	12,70	4,83
G1077382	9,52	3,17	4,83
G1077003	9,52	6,35	7,87
G1077004	9,52	9,52	7,87
G1077051	9,52	12,70	7,87
G1077050	12,70	6,35	7,37
G1077005	12,70	9,52	10,67
G1077001	12,70	12,70	11,68
G1077104	12,70	19,05	11,68
G1077006	19,04	17,27	19,04
G1077302	19,04	17,27	25,40
G1077303	25,40	23,80	25,40

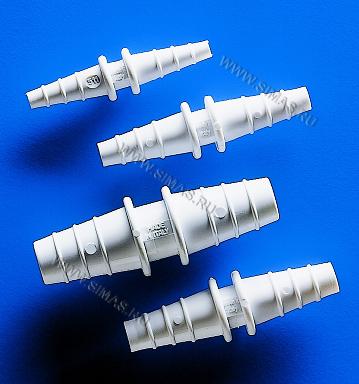

Переходники прямые конусовидные

Производитель: KARTELL
Описание: Материал - полипропилен. Выдерживают автоклавирование, соответствуют нормативным требованиям к продовольственным товарам и лекарствам ЕЕС 90/128 92/93 и требованиям Управления по контролю продуктов и лекарств.

Полезная информация:
Таблица химической стойкости пластиковых материалов в зависимости от типа веществ.
Таблица химической стойкости пластиковых материалов к различным химическим веществам.
Таблица распространенных сокращенных названий пластмасс.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D001	4/5/6	3/4,5/5,5	2
5.4D002	6/7/8	4,5/7/8,2	3,5
5.4D003	8/9/10	6,3/9/11	4,5
5.4D004	10/11/12	8,3/10,5/13	6,5
5.4D005	12/13/14	10/13/15	8,5
5.4D006	14/15/16	12/14,5/17	10,5

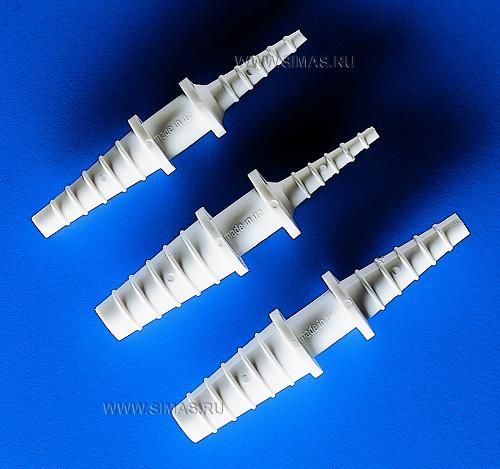

Прямые переходники для трубок разного диаметра

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D007	4/6/8; 10/12	3,7/8,2; 7,0/11,8	1,6/4,6
5.4D008	4/6/8; 12/14/16	3,7/7,8; 11,5/16,0	1,6/7,5
5.4D043	8/10/12; 14/16	7,1/12,0; 11,3/15,9	4,6/7,5

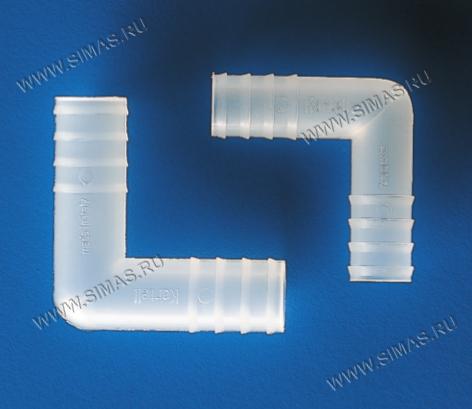

Г-образные переходники одинакового сечения

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D010	4	3,5/4,0	1,3
5.4D011	6	5,2/5,7	2,5
5.4D012	8	6,9/7,8	4,5
5.4D013	10	8,7/9,9	6,0
5.4D014	12	10,7/11,8	8,0
5.4D015	14	12.6/13.7	10.5
5.4D016	16	14.6/15.6	11.6

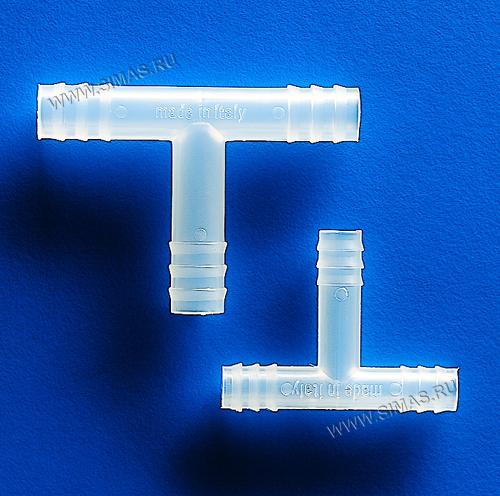

Т-образные переходники одинакового сечения

Производитель: KARTELL
Описание: Материал - полипропилен. Превосходная химическая и температурная устойчивость. Бороздки плотно удерживают трубку и не дают ей соскальзывать.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D017	4	3,3/3,6	1,6
5.4D018	6	4,5/5,4	2,8
5.4D019	8	6,9/7,6	4,4
5.4D020	10	8,7/9,5	6,3
5.4D021	12	10,7/11,5	8,2
5.4D022	14	12,7/13,7	10,0
5.4D023	16	14,7/15,6	12,1

Y-образные переходники одинакового сечения

Производитель: KARTELL
Описание: Материал - полипропилен. Подходят для соединения трубок в любых системах или вакуумных линиях.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D024	4	3,2/4,0	2,0
5.4D025	6	4,7/5,7	2,7
5.4D026	8	6,6/7,6	4,6
5.4D027	10	8,9/9,9	5,5
5.4D028	12	10,5/11,6	7,3
5.4D029	14	12,8/13,7	9,7
5.4D030	16	14,7/15,7	11,9

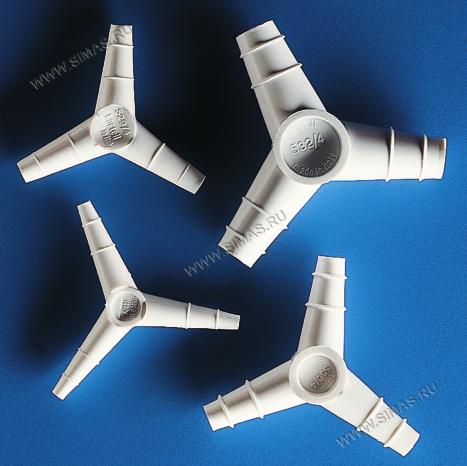

Y-образные переходники, конусовидные, 120

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D031	4/5/6	3,8/4,7; 4,1/5,1	1,5
5.4D032	6/7/8	5,2/7,0; 5,5/7,2	2,7
5.4D033	8/9/10	6,9/8,8; 7,0/9,2	4,7
5.4D034	10/11/12	9,8/10,7; 9,9/11,5	5,5
5.4D035	12/13/14	12.0/14.2; 11.1/13.2	7.6
5.4D036	14/15/16	13,7/15,5; 13,0/14,9	9,6

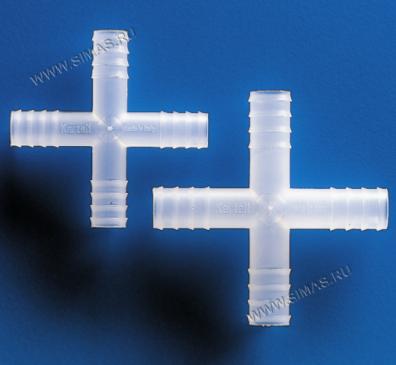

Крестообразные переходники

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D038	6	4,8/5,6	2,7
5.4D039	8	6,9/7,4	4,6
5.4D040	10	8,7/9,5	7,0
5.4D037	3.5	3.0/3.4	1.5
5.4D041	12	10.4/11.5	8.0
5.4D042	13.5	12.3/13.5	9.5
5.4D180	15	14.3/15.4	11.6

Разъединительные переходники

Производитель: KARTELL
Описание: Материал - полипропилен. быстро разъединяются, удобны для соединения резиновых, стеклянных и пластиковых трубок. Соединяющиеся части плотно входят друг в друга. Заменяют дорогостоящие адапторы.

Код	Номинальный внешний диаметр, мм	Диаметр бороздки/гребня, мм	Просвет, мм
5.4D044	4/5/6	3,5/6,0	1,6
5.4D045	6/7/8	5,3/7,6	2,7
5.4D046	8/9/10	7,2/9,7	3,6
5.4D047	10/11/12	9,3/12,2	5,5
5.4D048	12/13/14	11,0/14,4	7,3
5.4D049	14/15/16	13,2/16,0	8,8

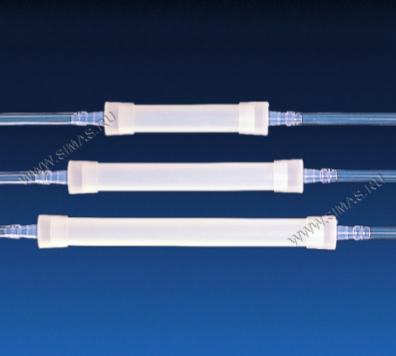

Сушильные трубки конусовидные

Производитель: KARTELL
Описание: Материал - полипропилен. Идеальны для высушивания газов. На обоих концах находятся конусовидные соединения, надевающиеся на резиновые трубки диаметром 8, 9 или 10 мм.

Код	Диаметр/длина, мм	Общая длина, мм	Номинальный наружний диаметр, мм	Диаметр гребня, мм
5.4D050	20х100	170	8-10	7,8/10,0
5.4D051	20х150	220	8-10	7,8/10,0
5.4D052	20x200	270	8-10	7.8/10.0

Расходомер шариковый

Производитель: KARTELL
Описание: Материал - стиролакрилонитрил. Для скорости потока жидкости от 50 мл/мин в горизонтальном направлении и 140 мл/мин в вертикальном. Минимальная скорость воздушного потока 3 л/мин (горизонтального) и 8 л/мин (вертикального). Скорость вращения шарика пропорциональна скорости потока. Не использовать с коррозирующими жидкостями и при температуре свыше 50^o С.

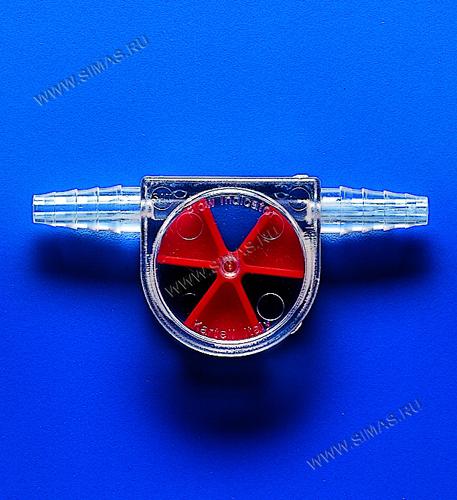

Лопастной расходомер

Производитель: KARTELL
Описание: Материал - стиролакрилонитрил. Для измерения скорости тока до 5 мл/с. Колесико свободно вращается, и скорость вращения пропорциональна скорости потока. Рекомендуемая максимальная скорсть потока до 95 мл/сек. Максимальное давление - 2 бара. Не использовать с коррозирующими жидкостями и при температуре свыше 85^оС. Подходит для измерения расхода газов.

Гибкие соединители

Производитель: KARTELL
Описание: Материал: ПТФЭ. Предназначены для соединения разноосевых стеклянных трубок (конусы соответствуют стандарту DIN 12242).
Этап: Исследование

Код	Диаметр нижний, мм	Высота, мм	Диаметр верхний, мм
5.4D059	20.6	112.8	24.1
5.4D060	25.7	130.3	29.6
5.4D061	31.4	117.4	34.4

Покрытие для стеклянных поверхностей

Производитель: KARTELL
Описание: Материал: ПТФЭ.
Предназначены для защиты стеклянных соединений от заклинивания (конусы соответствуют стандарту DIN 12242).
Этап: Исследование

Код	Конус NS	Диаметр внутренний, мм
5.4D062	7.5/16	6
5.4D063	10/19	8
5.4D064	12/21	10
5.4D065	14/23	12
5.4D066	19/26	16
5.4D067	24/29	21
5.4D068	29/32	26
5.4D069	34/35	31
5.4D070	45/40	45

Клейкая лента

Производитель: KARTELL
Описание: Материал: ПТФЭ.
Используется для защиты резьбовых поверхностей любых типов. Ширина – 12 мм, Длина – 12 м.
Этап: Исследование

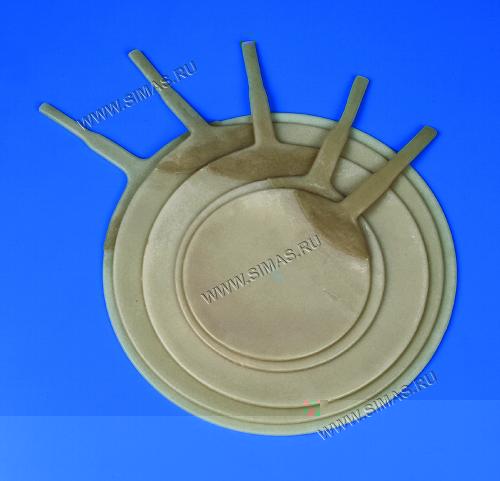

Баллоны для отбора газов

Производитель: KARTELL
Описание: Материал: латекс.
Этап: Пробоотбор

Код	Объем,см3	Диаметр, мм
5.4D072	1000	130
5.4D073	1500	150
5.4D074	2000	160
5.4D075	4000	200
5.4D076	5000	230
5.4D077	8000	250

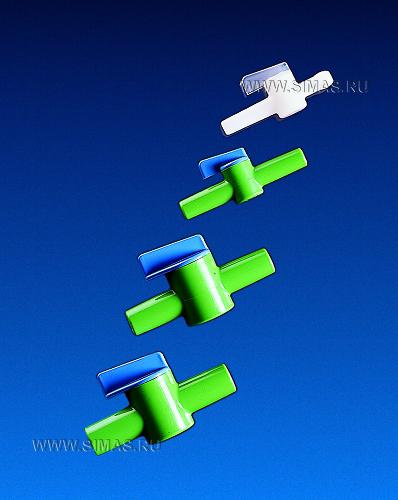

Запорные краны

Производитель: KARTELL
Описание: Материал полиэтилен и полипропилен повышенной плотности.
Идеальны для жидкостей и газов под низким давлением (рабочее давление 0,5 бар) или низким вакуумом.

Контактная поверхность корпуса.
Контактная поверхность корпуса из полиэтилена повышенной прочности и полипропиленового крана способствует плавному скольжению и не требует смазки.
Все прямые.
Этап: Исследование

Код	Номинал. наруж. диам., мм	Просвет, мм
5.4D053	8.0	4.9
5.4D054	10	7.0
5.4D055	13	10.9
5.4D056	15	12.7
